Công suất thấp u - bộ xử lý sê-ri Intel 3-5 bo mạch chủ bộ xử lý thế hệ

Dự án

Sự miêu tả

Bộ xử lý

Intel®core i3-3217U

Intel®core I5-3317U

Intel®core i5-3337U

Kép - lõi 1.8GHz

Kép - cor 1.7GHz (lên đến 2,6GHz)

Kép - cor 1.8GHz (lên đến 2,7GHz)

Tương thích với Intel Celoron, Pentium, Core®I3/I5/I7 Sandy/Ivy Bridge - U Series Series.

Chipset

Áp dụng Intel® HM65/HM76/HM77 Cao - Chipsets (HM77 hỗ trợ RAID)

Ký ức

1*SO - khe nhớ DIMM, hỗ trợ một bộ nhớ - kênh 1600/1333MHz DDR3 lên đến 8GB.

Trưng bày

Intel Core Graphics tích hợp 4000

1*VGA, giao diện 1*HDMI, giao diện 1*LVDS, giao diện 1*EDP

Hỗ trợ VGA, HDMI, LVDS, EDP đồng bộ/không đồng bộ

Mạng

1* Realtek RTL8111H Thẻ Gigabit LAN (2 mạng tùy chọn), hỗ trợ Wake - trên - LAN / PXE

Kho

Giao diện 2* SATA2.0 (sử dụng cầu HM77 có thể hỗ trợ RAID)

1* khe cắm MSATA3.0 (thẻ dài)

Âm thanh

Onboard alc 897 7.1- kênh Hi - bộ điều khiển âm thanh Fi, hỗ trợ mic/line - out, khuếch đại (2 - ohm 5w kép kênh)

Khe mở rộng

1* mini - slot pcie (cả hỗ trợ thẻ nửa và thẻ dài), hỗ trợ mô -đun WiFi/4G

1* slot PCI (tùy chọn)

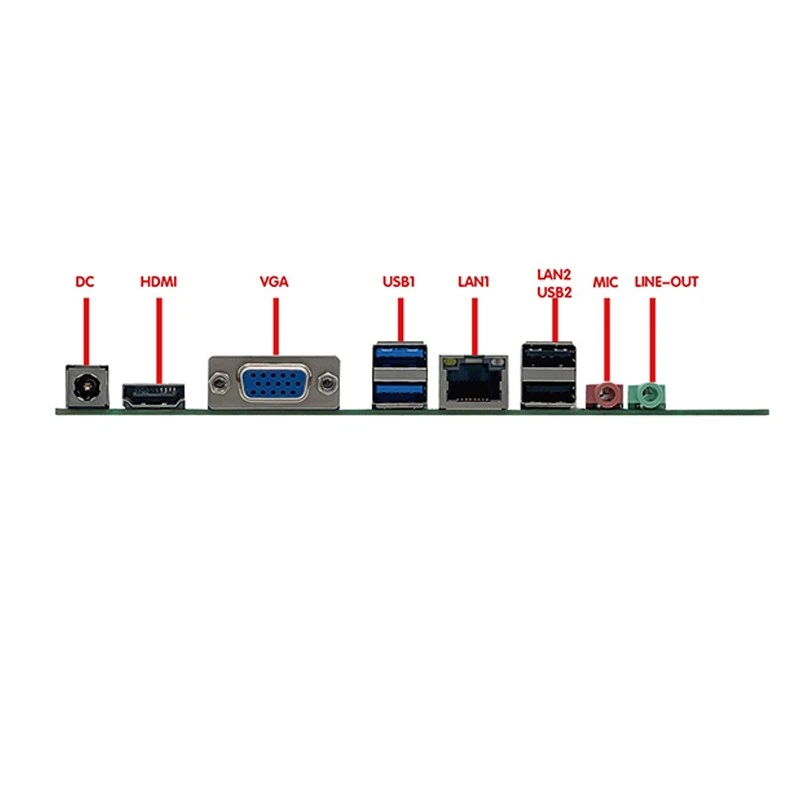

Back -Backs I/O Ports

1* Giao diện hiển thị HDMI

Giao diện hiển thị 1* VGA

Giao diện 2* USB3.0, giao diện 2 USB2.0 (bao gồm 2 giao diện USB2.0 và RJ45 cho hai tùy chọn)

2* Giao diện mạng RJ-45 Gigabit (cổng LAN2 và 2 USB2.0 là tùy chọn)

Đầu nối 1* Line Out (màu xanh lá cây), đầu nối 1* mic (màu đỏ)

Đầu vào đầu vào nguồn 1* 12V DC

Được xây dựng - trong các cổng I/O.

Giao diện 1* JHDMI 2* 8pin (với giao diện tiêu chuẩn HDMI có cùng tín hiệu)

1* Đầu nối JVGA 1* 12Pin (tương tự tín hiệu với DB15)

Giao diện 1* LVDS 2* 15pin, hỗ trợ kép - kênh 24bit

1* Màn hình đầu nối nguồn Backlight 1* 6pin

Đầu nối 1* EDP 2* 15pin

6* Giao diện USB2.0 2* 5Pin

1* Giao diện âm thanh phía trước 2* 5Pin

1* Đầu nối bộ khuếch đại 1* 4Pin

Giao diện 6* RS232 COM (COM1 ~ 2 Hỗ trợ R232/rs485, COM1 Hỗ trợ tùy chọn 422, COM1/2 9 Th P với nguồn)

Giao diện 1* LPT

Giao diện 1* PS2 1* 6pin

1* Giao diện cung cấp điện đĩa cứng

1* 4pin đầu nối nguồn ATX

Nút chuyển đổi bảng điều khiển phía trước và giao diện ánh sáng chỉ báo 2* 5Pin

Giao diện quạt

Đầu nối quạt CPU 1*4Pin, đầu nối quạt hệ thống 1*4pin

GPIO

Hỗ trợ 4 GPIO đầu vào/đầu ra

BIOS

32MB flash rom

Cơ quan giám sát

Hỗ trợ chức năng đặt lại phần cứng (256 cấp, 0 ~ 255 giây)

Hệ điều hành

Windows XP/Windows 7/Windows 10/Linux

Loại cung cấp điện

Thông qua nguồn cung cấp điện DC 12V

Nhiệt độ hoạt động

60 độ - -10 độ

Nhiệt độ lưu trữ

-20 độ -70 độ

Độ ẩm làm việc

5% - độ ẩm tương đối 95%

Kích thước

170mm x 170mm

KHÔNG.

Người mẫu

CPU

Cốt lõi

Tính thường xuyên

ĐẬP

EDP

HDMI

VGA

LVD

LAN

USB

PS2

LPT

Com/485

QUYỀN LỰC

1

AOS - ITX37U - L12-3217U

I3-3217U

2

1.8G

DDR3

1

1

1

1

1

10

1

1

2/1

12V

2

AOS - ITX37U - L12-3317U

I5-3317U

2

1.7G

DDR3

1

1

1

1

1

10

1

1

2/1

12V

3

AOS - ITX37U - L26-3317U

I5-3317U

2

1.7G

DDR3

1

1

1

1

2

8

1

1

6/2

12V
